Самолет-звено (начало)

Проблемой увеличения боевого радиуса истребителей занимались во всех странах, имевших военную авиацию.  Большинство предусматривало увеличение на истребителях запаса горючего. Но ведь это лишний груз. Самолет становится менее маневренным. Истребитель превращается в самодвижущуюся мишень. Какой-то заколдованный круг.

Талантливый советский авиаконструктор, инженер высшей квалификации Владимир Сергеевич Вахмистров пошел по другому, совершенно неизведанному пути. Он предложил увеличить радиус полета истребителя за счет... горючего, имеющегося в баках бомбардировщика.
https://topwar.ru/uploads/posts/2014-11/1416596542_104513-1.jpg
В.С.Вахмистров рассчитал, что два истребителя И-4 с убранными нижними полупланами, укрепленные с помощью специального приспособления на плоскостях тяжелого бомбардировщика ТБ-1, могут выполнять "совмещенный" с ним полет. Три соединенных на земле самолета, по мысли конструктора, должны взлетать и лететь при всех их четырех работающих двигателях. Излишняя при этом нагрузка на бомбардировщик компенсируется дополнительной тягой двух двигателей истребителей. Летные качества соединенных самолетов не только не ухудшатся, а даже улучшатся.

Во время совмещенного полета истребители питаются горючим из баков бомбардировщика. На заданном рубеже (или когда этого потребует обстановка) они отделяются от ТБ-1 с полной заправкой горючего и продолжают полет самостоятельно, ведут бой, возвращаются на базу. В этом случае дальность полета истребителей увеличивается по меньшей мере в два раза.

Но тут возникло препятствие. И-4 — цельнометаллические полуторапланы. При размещении на крыльях ТБ-1 их нижние плоскости слишком близко располагаются к воздушным винтам бомбардировщика. Малейшее смещение истребителей в полете может привести к катастрофе.
Владимир Сергеевич Вахмистров нашел ошеломившее всех решение: он снял с И-4 нижнюю плоскость, превратив бывший полутораплан в подкосный моноплан с высокорасположенным крылом. Поистине гениальное всегда просто!

Так возникла и тут же практически укрепилась идея самолета-звена. В зарубежной авиационной литературе в ту пору и намека не было на что-либо подобное.
Приступили к сооружению строенного самолета. Надо было видеть, с каким увлечением, с каким энтузиазмом трудились люди.

На каждой плоскости ТБ-1 установили по три фермы из прочных металлических труб. Две, передние, покороче — для крепления оси шасси И-4, третья — длиннее: она предназначалась для удержания хвоста истребителя в горизонтальном положении. Передние крепления имели замки бомбодержателей, которые открывались из кабины бомбардировщика, задние — из кабин истребителей.
https://a.d-cd.net/927ae06s-1920.jpg

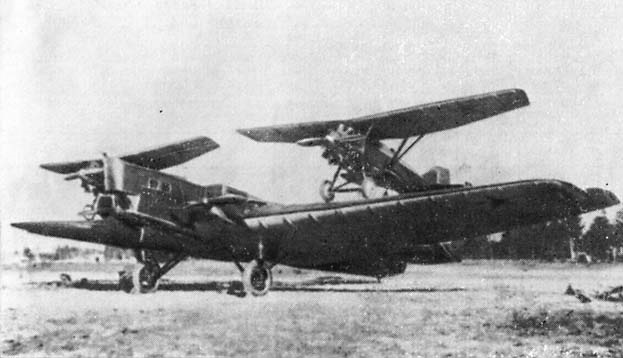

По специально сооруженным накатам истребителей водрузили на плоскости бомбардировщика, закрепили их на замки в трех точках, образовавших равнобедренный треугольник. Для выполнения первого полета на самолете-звене был скомплектован отборный экипаж. Командир — Адам Иосифович Залевский, на месте второго пилота — конструктор инженер Вахмистров. Самолеты-истребители пилотировали Валерий Чкалов и Александр Анисимов.

Задача испытаний состояла в определении устойчивости и степени управляемости соединенных самолетов на взлете и на маршруте. Следовало также разобраться, как они будут вести себя после разъединения в воздухе: сохранит ли бомбардировщик управляемость, если от него отделится лишь один истребитель, а второй по каким-либо причинам останется на его плоскости.

Наступило 31 декабря 1931 года. Не только экипаж самолета-звена, весь летный и инженерный состав института не скрывал своего волнения. Сегодня решится — получит идея Вахмистрова путевку в небо или ей, как и многим другим экспериментам, уготована судьба стати лишь интересным историческим случаем.

О том, как протекал этот полет, говорилось много. Спустя некоторое время и я был вынужден вникнуть в его детали, самолет-звено стал и моим коньком.

Перед самым вылетом — он производился с подмосковного аэродрома — неожиданно поступило распоряжение: инженера Вахмистрова поместить в кабине переднего стрелка, обязанности второго пилота будет выполнять командир эскадрильи Андрей Родионович Шарапов.

Соединенные самолеты взлетели хорошо и перешли в набор. На расчетной высоте в строго установленное время Залевский подал Шарапову сигнал — отцепить истребителей. Следовало сначала открыть задние замки, чтобы освободить хвосты И-4, затем — передние: дать им возможность обрести самостоятельную подъемную силу и отделиться от бомбардировщика. Рукоятки, с помощью которых открывались передние замки, располагались внизу, в проходе между первым и вторым летчиками. И Андрей поторопился: на самолете Чкалова он раньше заднего замка открыл передние.

Чкалов тут же почувствовал: хотя шасси и освобождено, хвост по-прежнему "на привязи".
Стремительно растет подъемная сила. Сейчас последует петля вокруг закрепленного хвоста и... Валерий Павлович мгновенно оценил создавшееся положение и немедленно среагировал. Он резко дал руля, открыл крепление заднего замка и, сильно вогнув колесами верхнюю обшивку бомбардировщика, унесся в свободный полет.

Истребитель Анисимова все еще находился на крыле бомбардировщика. Вопреки ранее высказанным опасениям ТБ-1 сохранял вполне достаточную управляемость. Поэтому последняя задача испытаний оказалась выполненной в числе первых.

При отцеплении самолета Анисимова Шарапов действовал уже хладнокровно. Разъединение прошло благополучно.

http://xn--80aafy5bs.xn--p1ai/wp-content/uploads/2015/09/3.Zveno-2A.-TB-3M-17-i-tri-I-5..jpg


Владимир Сергеевич Вахмистров после этого полета затаил некоторую неприязнь к Андрею Шарапову. Хотя сам убедился, что в конструкции нужно произвести ряд переделок. Прежде всего, механизм разъединения самолетов он перенес в кабины истребителей. Теперь летчики подвешенных машин, получив команду на отрыв, сами открывали хвостовые замки и с помощью руля глубины удерживали самолеты на двух передних точках. Для полного отрыва им надо было только взять на себя ручку управления. Передние крепления сразу размыкались, и истребители, оторвавшись от плоскости ТБ-1, поднимались метров на десять вверх, несколько отставая от бомбардировщика.

В процессе этих доработок меня и назначили командиром "цирка Вахмистрова" — так наши летчики с чьей-то легкой руки стали величать самолет-звено. В этом названии было и восхищение созданной Владимиром Сергеевичем боевой воздушной "единицей в трех лицах" и некоторая толика юмора. Полет самолета-звена и впрямь напоминал что-то вроде циркового аттракциона. ТБ-1 нисколько не утратил своих качеств из-за размещенного на его плоскостях добавочного оборудования, выполнял в полете все эволюции, вплоть до глубоких виражей. Освободившись от истребителей, он вел себя, как обычный серийный бомбардировщик.

Не обошлось, правда, и без циркачества. Вспоминается такой случай.

Задание выполнялось обычное — отрабатывалась техника отрыва истребителей от бомбардировщика. ТБ-1 пилотировал я. Вторым пилотом был Михаил Александрович Нюхтиков. На истребителях находились В.К.Коккинаки и И.Ф.Гроздь.

Летим. Пришли в заданный район. Даю команду своим "седокам" — отцепляйтесь! Самолет Гроздя забалансировал на передних креплениях. А почему Коккинаки дергается в кабине и, словно сумасшедший, шурует рулями? Увлекся я разгадыванием его "манипуляций", а про Гроздя забыл. Он же по-прежнему балансирует, ждет сигнала на отрыв.

http://wio.ru/gal2a/bomb/spb.jpg


С Коккинаки вскоре все стало ясно: приняв команду отсоединиться, он, со всей его медвежьей силой, рванул рукоятку расцепления и... оборвал трос хвостового замка. А теперь вот летчик создает рулями перегрузки, чтобы оторвать замок, удерживающий хвост истребителя, и любой ценой отделиться от нас.
Но не тут-то было. Истребитель, как припаянный, сидит на нашей плоскости. Катастрофа кажется неизбежной. Бортмеханик (жаль, забыл его фамилию) рвется на подвиг: хочет влезть на крыло, по-пластунски добраться до хвоста истребителя и открыть замок. Запрещаю: поток воздуха мгновенно сорвет его с крыла. Второй пилот Миша Нюхтиков, мой однокашник по качинской школе, предлагает стрелять из нагана, чтобы пулей перебить злосчастный замок. Тоже мне снайпер нашелся! Еще в Коккинаки угодит.

А звено летит. Гроздь, не получив последней команды и ничего не подозревая о случившемся, продолжает балансировать. Отпусти его — станет еще хуже: с одним истребителем на плоскости ни за что благополучно не сядешь. Да и поломкой, пожалуй, не отделаешься.

Лихорадочно работает мозг. Нервы напряжены до предела. Что же предпринять? Правда, горючего еще много. Надо держаться поспокойнее, все хорошенько обдумать. Время еще есть.

И тут пришла наконец спасительная мысль. Правда, такого решения еще никто не принимал — не было подобного примера. Но и ситуации такой тоже никогда и ни у кого не создавалось.

Мысль воплотилась в окончательное решение.

— Будем садиться втроем, — сообщаю экипажу. — Все по местам.

Теперь и Изюзеф Феликсович Гроздь разобрался в случившемся. Даю ему понять — что бы ни случилось, держись до конца: садиться будем вместе. Он кивает в ответ: понял.

Снижаемся. Все идет хорошо. Тревожит одно: выдержит ли шасси ТБ-1 посадку с таким весом?

Плавное касание. Самолет бежит по полосе. Шасси не подвели! Вдруг — удар, треск! Неужели машина ломается? Да нет! Вот она и скорость потеряла, остановилась. И тут возникло острое беспокойство за Изюзефа — не сорвался ли он с плоскости? Глянул в его сторону и обмер. Истребитель повис на задней треноге крепления и раскачивается. Вверху в такт ему болтается летчик. Одним словом — цирк Вахмистров.

В первую очередь освободили Гроздя. Обняли, расцеловали. Как-никак он больше всех натерпелся страху. А могло быть и хуже. Дело в том, что на пробеге, когда руль глубины из-за потери скорости потерял эффективность, истребитель, хвост которого не был закреплен, начал сползать с плоскости бомбардировщика. Задняя ферма крепления, наклонившись под углом тридцать градусов, прорвала фюзеляж И-4 и уперлась в спинку сиденья летчика. Нос истребителя неестественно задрался. Будь при посадке толчок посильнее, самолет Гроздя сорвался бы.

Испытания самолета-звена продолжались. Они показали, что В. С. Вахмистров нашел верный способ увеличения полетного времени истребителей. Рассмотрев выработанные институтом рекомендации, командование ВВС и Народный комиссариат обороны (НКО) приняли решение вооружить самолетами-звеньями одну из авиабригад.

Перевооружение проходило быстро. Летный состав успешно овладевал полетами на строенных самолетах. Переучиванием занимались летчики-испытатели НИИ ВВС. Вскоре авиабригада стала вполне боеспособной.

http://russian7.ru/wp-content/uploads/2018/11/1-142.jpg
Однако и техника не стояла на месте. Отживал и истребитель И-4. На смену ему пришел самолет Н. Н. Поликарпова И-5 с мотором М-22. Этот маневренный биплан легчайшего веса обладал отличной скороподъемностью. В. С. Вахмистров немедленно начал переделывать конструкцию своего "цирка". Теперь на ТБ-1 вместо И-4 размещались И-5. Испытания показали, что конструктор вполне справился с задачей. Новый вариант строенных самолетов получил название "Звено-1А".

Но и оно просуществовало недолго. Как ни безотказен был ТБ-1, он тоже сходил со сцены. Советское тяжелое самолетостроение, получившее в результате индустриализации страны хорошую материально-техническую базу, за короткий срок освоило серийное производство четырехмоторного бомбардировщика ТБ-3.

Владимир Сергеевич вновь сел за расчеты. Глубоко убежденный в правильности избранного им пути, он верил, что новая авиационная техника позволит еще больше увеличить радиус полета истребителей. Творческие поиски позволили конструктору объединить вместе четыре самолета. На бомбардировщик ТБ-3 установили три истребителя И-5: по одному на плоскостях и один на фюзеляже. Громадина получилась невиданная, но летала она здорово.

Правда, Вахмистров не решился поднимать в воздух сразу всю "этажерку". В первом полете бомбардировщик нес двух истребителей, во втором одного. Потом подняли всю четверку. В самолетах, расположенных на плоскостях ТБ-3, находились летчики-испытатели В. К. Коккинаки и И. Ф. Гроздь. Истребителем, закрепленным на фюзеляже, управлял летчик-испытатель Томас Павлович Сузи.

Результаты превзошли наши ожидания. Норой мне казалось, что пилотирую не "Звено-2А" (так назывался вариант счетверенных самолетов), а ТБ-3 в его первозданном виде. Бомбардировщик был послушен и мягок в управлении при выполнении всех элементов полета. Никаких неудобств не испытывали в воздухе и истребители. Они весьма свободно отрывались от своего носителя.

Это в воздухе. А вот на земле хлопот оказалось более чем достаточно. Особенно с И-5, что размещался на фюзеляже. Очень тяжело и неудобно было поднимать его на бомбардировщик. На разработку и конструирование специальной механизации времени не хватало. Отсутствовали и технические возможности, истребителя затаскивали на спину бомбардировщика почти вручную, под дружное "раз-два — взяли...".

http://infoglaz.ru/wp-content/uploads/2013/03/TB-3119.jpg


Вот почему при дальнейших испытаниях самолет Томаса в воздухе не стартовал. Он сидел, как цыпленок на клушке, обрел на ТБ-3 постоянную "надаэродромную" стоянку.

С каждым новым полетом задачи испытаний усложнялись. Настала пора снять со "Звена-2А" летные характеристики, установить, может ли бомбардировщик-носитель в комбинации с тремя истребителями развивать максимальную скорость.

Погода стояла неважная. Высота нижней кромки облаков не превышала тысячи метров. Имея необходимый опыт, я принял решение пилотировать "Звено-2А" по приборам, пробить облачность и на высотах две, три, четыре тысячи метров последовательно выполнить горизонтальные площадки для замера максимальных скоростей.

Полет "звена" в сложных метеорологических условиях выполнялся впервые. Иногда побалтывало, но вот облака остались внизу. Видимость на высоте оказалась "миллион на миллион". По моему сигналу все семь моторов заработали на полную мощность. Стрелка указателя скорости поползла вверх.
Вдруг раздался взрыв! Сердце замерло, по спине побежали мурашки. В воздухе ничто так не страшит летчика, как внезапный, незнакомый звук, а тем более взрыв. Мелькнула мысль — не мотор ли взорвался? Если не на моем самолете, то на каком-либо из истребителей. Глянул вправо, влево — все шесть пропеллеров крутятся. А седьмой? Седьмой наверху, его не видно. Может, горит уже?

Подошел Владимир Сергеевич, показал на левую плоскость. Только теперь я заметил у самого фюзеляжа рваную дыру. О максимальных скоростях, снятии характеристик не могло быть и речи. Конструктор в сердцах махнул рукой.
https://topwar.ru/uploads/posts/2011-12/1324954305_22-3.jpg
Я сбавляю обороты моторов, прикидываю, сколько времени потребуется на пробивание облаков. Бортмеханик сует мне записку: "Продолжай испытания. Вахмистров". С чего бы это? А дыра в крыле? Смотрю и глазам не верю: дыры уже нет, на блестящем дюрале темнеет какая-то заплата. Как скоро он умудрился ее залатать! И чем?

Но раздумывать некогда. Опять даю всем моторам полный газ. Не проходит и минуты, как получаю сильный тумак в спину. Оглядываюсь и вижу красное, перекошенное от нечеловеческой натуги лицо Владимира Сергеевича, налитые кровью глаза. Он кивает на рычаги подачи газа. Моментально уменьшаю обороты двигателей и снова оглядываюсь. Вахмистров показывает рукой — иди на посадку.
На земле все стало ясно. В момент резкого увеличения скорости у истребителя, закрепленного на фюзеляже, сорвался кок — обтекатель втулки воздушного винта. Пролетев возле моей головы, он с огромной силой ударил в носок крыла и пробил обшивку. Вахмистров сразу понял, в чем дело. Не желая прерывать испытания, он своим телом закрыл пробоину. Но как только двигателям снова был дан полный газ, сильная воздушная струя вдавила стоявшего на четвереньках Владимира Сергеевича в середину крыла. Почувствовав нестерпимую боль в боках, он не нашел никакого другого средства общения со мной, кроме собственного увесистого кулака.

После нелегкой, но благополучной посадки среди летчиков, как всегда, начался "банк". Обсуждалась самая свежая, самая злободневная тема: как бы вели себя члены экипажа "Звена-2А", если бы их командира, товарища Стефановского, "чуток коком тюкнуло"? Летчики размещенных на плоскостях истребителей переглянулись. Один из них сказал:

— Немедленно стартовал бы в воздухе. Не в корыстных целях, разумеется, а для того, чтобы облегчить конструкцию "звена", повысить аэродинамические качества ТБ-3.

— Вот зубоскалы, — задумчиво произнес другой летчик, тот, что сидел в верхнем истребителе. — Треп трепом, а урок извлечь нужно. Я бы, пожалуй, выключил двигатель своего самолета, вылез из него, пробрался по фюзеляжу в бомбардировщик и заменил бы командира.

Это было сказано Томасом Сузи. И я не сомневаюсь, что в предположенной остряками ситуации он поступил бы именно так.

"Звено-2А" вполне оправдало свое назначение. Однако Вахмистров продолжал дальнейшие поиски. Ему пришла мысль использовать истребитель, размещавшийся на фюзеляже ТБ-3, в качестве пятого двигателя бомбардировщика. Это значительно увеличивало мощность винтомоторной группы носителя, а следовательно, ускоряло доставку двух других машин к рубежу их старта. Но мешало одно: крылья и хвостовое оперение верхнего самолета создавали излишнее сопротивление. Тогда конструктор снял их.
Он даже хотел установить в кабине бомбардировщика управление сектором газа надфюзеляжного истребителя. Тогда бы отпала необходимость иметь на нем летчика.

Но от этой идеи пришлось временно отказаться. Сначала требовалось узнать, как будет вести себя в воздухе новая конструкция, определить ее практическую пригодность. Поэтому никаких переделок производить не стали, начали готовиться к полетам в прежнем варианте — с летчиком в верхнем истребителе. Только вот не нашлось охотника сесть в его кабину. Помню разговор с одним испытателем, опытным, бывалым человеком.

— Если трусишь, откровенно скажи, — говорю ему.
— При чем здесь трусость? — отвечает он. — Я летчик, а не водитель воздушной торпеды.
— Так ведь крепление надежное, никакой силой не сорвет.
— Ну а коли сорвет, тогда что? Сортали-мортали? Пустая затея, вот что я тебе скажу.

Выручил новичок, недавно зачисленный в истребительный отряд НИИ ВВС. Молодой непоседа сам пришел ко мне и представился:
— Летчик Супрун.— Немного смущаясь, продолжил: — Возьмите в ваш экипаж, товарищ командир. На верхний.
— На бескрылку-торпеду?
— Точно. Интересно же...

Ему, Степану Супруну, все было интересно. Когда я согласился его взять, он немедля облазил самолеты, все не только осмотрел, но и ощупал. Хваткий парень, подумалось мне. А Степан уже торопит:

— Чего тянем, лететь надо. Не скисла бы погода.

Скорее начать испытания стремились и конструктор. и все члены экипажа. Но наше горение оказалось дымом без огня. Случайный подбор мощности, редукции и винтов нисколько не улучшил летные качества "Звена-5". Новая конструкция была начисто отвергнута.

В конце концов эта участь постигла весь комплекс вариантов самолета-звена с верхним размещением истребителей. Главная причина — в огромной затрате времени и сил, особенно людских, при накатке истребителей на плоскости бомбардировщика.

Между тем Степан Павлович Супрун обрел славу самого отчаянного парня среди наших молодых летчиков-испытателей.

* * *

Владимир Сергеевич Вахмистров не сдавался. Раз трудно и неудобно накатывать истребители на бомбардировщик, значит, надо их подвешивать под его крылья. Задача продления летного времени истребителей оставалась прежней, менялся лишь метод ее технического решения.

Наиболее подходящим для подвески оказался самолет конструкции Д. П. Григоровича — моноплан с низко расположенным крылом. Он носил секретное название "зет", поскольку был вооружен 75-миллиметровыми реактивными пушками.

Продолжение следует...

Стефановский, Триста неизвестных
